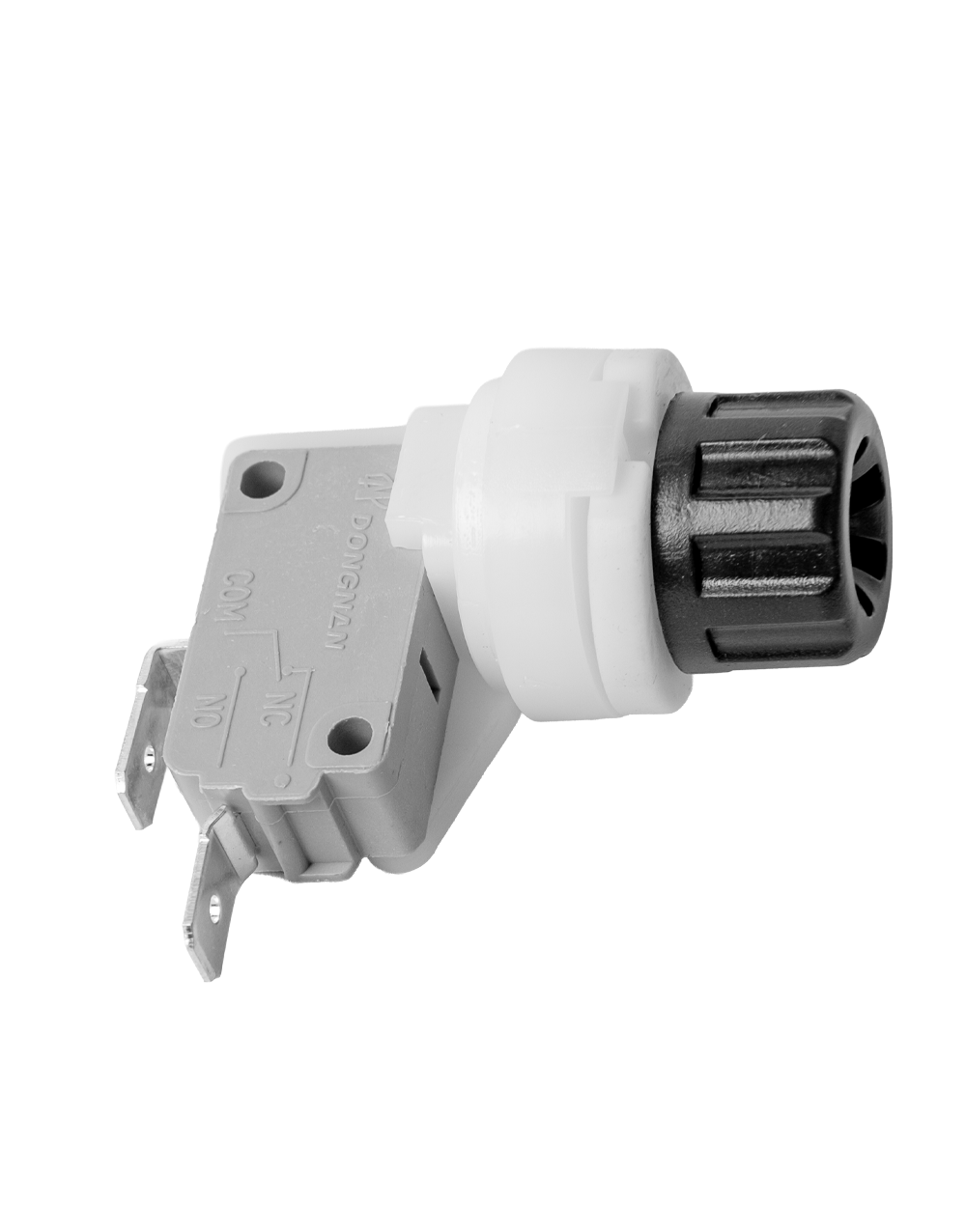

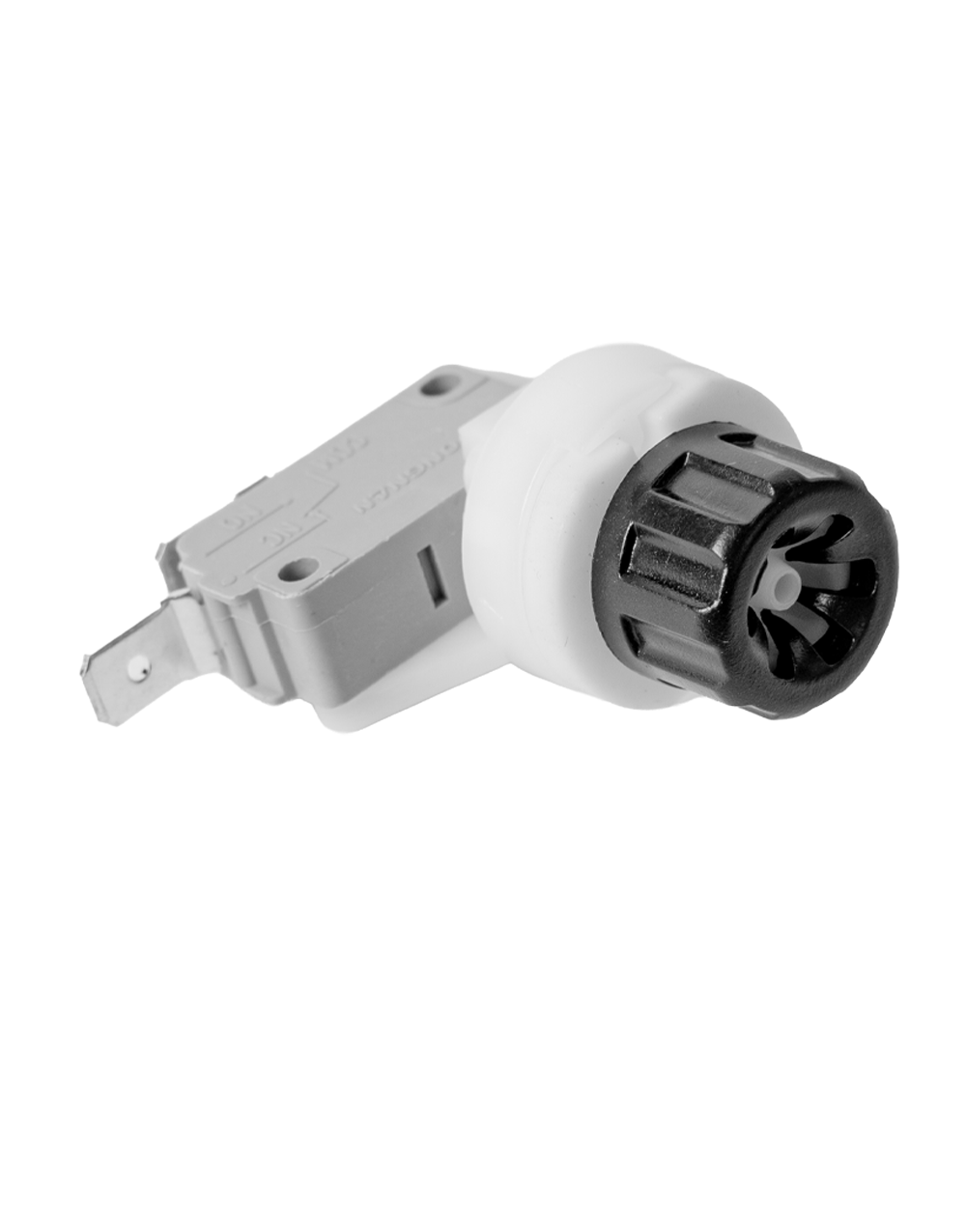

Microswitch Neumático para Motobomba de Jacuzzi

Interruptor eléctrico miniatura de acción rápida (microswitch) acoplado a un diafragma neumático sensible a la presión. Al presionar el botón de aire en el borde del jacuzzi, una pequeña ráfaga de aire viaja por una micro-manguera, infla el diafragma interno del switch y acciona los contactos eléctricos para encender o apagar la motobomba, soplador (blower) o sistema de iluminación.

Certificaciones y Materiales de Construcción

• Cuerpo del Switch: Plástico termoestable fenólico o ABS de ingeniería con alta resistencia a descargas de arco y deformación por temperatura.
• Material de Contactos: Aleación de plata de alta pureza para minimizar la resistencia de contacto y evitar el desgaste prematuro por chispazos eléctricos al arrancar el motor.
• Diafragma Interno: Silicón flexible o hule de cloropreno de grado industrial, resistente al envejecimiento térmico provocado por el calor cercano al motor de la bomba.
• Certificaciones internacionales: Cumple con normativas UL (Underwriters Laboratories) y CSA, esenciales para equipos en contacto directo con agua.

Diagrama de Conexiones Comunes (Terminales)

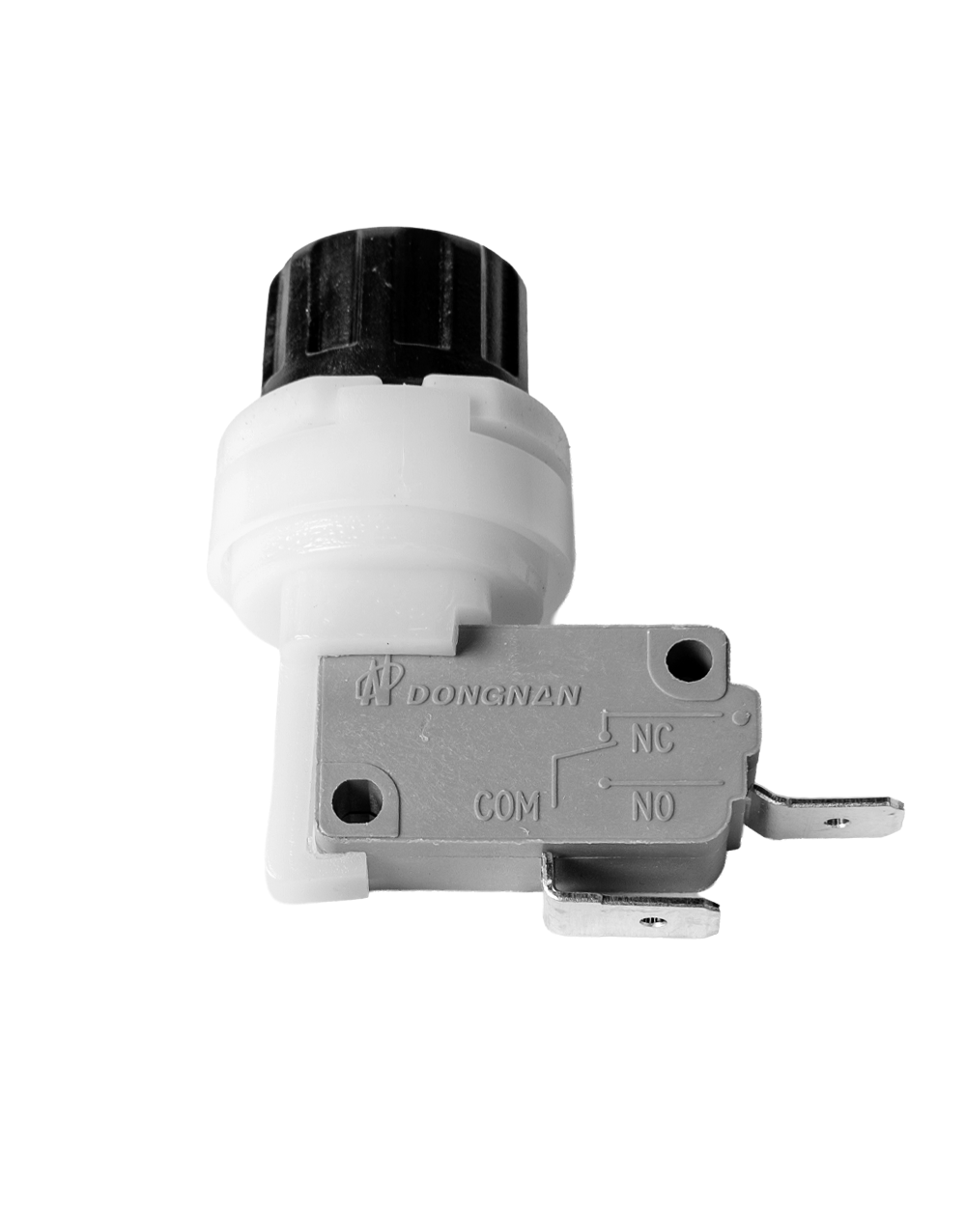

El microswitch típicamente incluye 3 terminales identificadas en su carcasa plástica:

1. COM (Común): Entrada de la línea de energía viva (fase).
2. NO (Normalmente Abierto): Salida de alimentación hacia el motor de la bomba (se activa al presionar el botón). Es la conexión estándar para jacuzzis.
3. NC (Normalmente Cerrado): Salida de alimentación que permanece activa hasta que se presiona el botón (usada para sistemas de apagado inverso o señalización).

Guía de Instalación y Diagnóstico de Fallas

Nota de Seguridad Crítica:

Aunque el botón que toca el usuario en el acrílico es 100% neumático (sin cables), el cuerpo del microswitch maneja voltajes letales (120V/240V). Debe instalarse dentro de la caja de conexiones de la motobomba o en un gabinete plástico estanco y aislado bajo la tina.

• Falla Común – La bomba no enciende o se apaga sola:
  1. Revise que la micro-manguera de aire no esté perforada, doblada o zafada en los extremos del botón o del switch.
  2. Si al presionar el botón se escucha un “click” claro en el microswitch pero el motor no arranca, los contactos internos de plata están flameados/quemados; se debe reemplazar la pieza completa.
• Distancia Máxima Recomendada: La manguera plástica entre el botón del borde y el microswitch no debe exceder los 5 metros (15 pies) para evitar pérdidas de presión neumática que impidan accionar el diafragma.
